小科普|电磁兼容性能设计对于电气火灾监控系统的重要性

发布日期：2021年03月24日 浏览次数：2651

电气火灾监控系统主要由电气火灾监控设备和各类电气火灾监控探测器组成，其作为火灾自动报警系统的重要组成部分，对于预防电气火灾事故的发生起到重要的作用。根据其测量物理参数的不同，分为剩余电流式、测温式、故障电弧式、组合式等火灾探测器，主要用于测量配电线路中与电气火灾成因相关的各类物理量，并实时向监控设备或系统平台发送工作状态和测量数据。

2014年国家颁布实施了新版的GB14287-2014《电气火灾监控系统》系列标准，其中每部分标准分别对应于监控系统中的一种类型产品。产品标准中规定，在电磁兼容试验期间，试验样品应保持正常工作状态，不得出现误报警、系统重启、显示或通讯失灵等情况发生。因此，杭州四方博瑞在产品设计开发的最初阶段，就需要针对不同类型的电磁干扰建立合理的设计方案，以保证顺利通过型式试验。

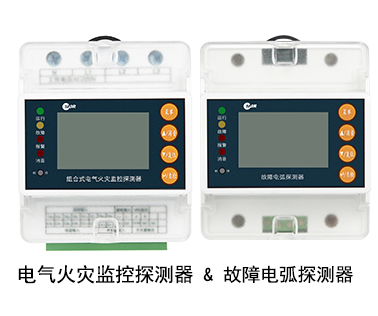

电气火灾监控探测器内部一般具有模拟信号电路和高精度的A/D转换电路，且各类产品内部都具有独立的时钟和微处理器芯片。因此在产品设计之初就需要考虑以下几个方面以提高产品在电磁干扰环境下的可靠性：

1、在产品的电源、I/O口和接地端之间连接快速、低容量的二极管，或直接并联更为高效的瞬态抑制二极管，同时再增加高频旁路电容器，放置在易损元件的电源和地之间以提高静电防护性能；

2、使用压敏电阻、TVS管、气体放电管等专门的浪涌抑制器件，或者多种器件配合使用以实现浪涌抑制；

3、对PCB的各功能部分合理分区、合理布线。模拟信号、数字信号和继电器、大电流开关等部件之间要分开，元器件之间的引线要尽量短，信号线路不形成环路，减少电磁干扰信号的耦合；

4、在满足设计要求的前提下，尽量降低时钟频率、减少高频噪声，且时钟线尽可能短，对干扰信号特别敏感的电路考虑加装金属屏蔽罩等防护措施；

5、设计合理的内部处理器程序，在采样计算指令中加入软件滤波算法来降低误报警触发几率；

6、对于产品的显示器件，如LCD显示器和指示灯，程序中加入定时刷新指令，防止产品在受到干扰时发生显示错误；

7、在主程序中加入看门狗指令，定时复位单片机防止发生内部故障或系统假死，减少试验期间发生系统组件故障的可能。

杭州四方博瑞科技股份有限公司从硬件和软件两个方面综合提高其产品电磁兼容性能，使产品能够为建筑用电安全提供长期、可靠的技术保障，充分发挥电气火灾监控系统的火灾预防作用。‍
